3D-модели зданий: как их получают с дрона и где применяют
3D-модель здания получают фотограмметрической обработкой аэроснимков: объект облетают по кругу на нескольких высотах с наклонной камерой и сверху с надирной, кадры обрабатывают, и по совпадающим точкам восстанавливается геометрия с текстурой. Такая модель отличается от архитектурного рендера тем, что снята с натуры — она показывает здание как оно есть, вместе с износом, пристройками и окружением. Качество определяют полнота облёта (обязательны наклонные проходы, иначе стены остаются размазанными) и характер поверхностей: стекло и глянец не восстанавливаются принципиально.
Снятая модель против нарисованной
Слово «3D-модель» обозначает две разные вещи, и путаница между ними — источник большинства несбывшихся ожиданий.
| Модель по съёмке | Архитектурная модель (рендер) | |
|---|---|---|
| Откуда берётся | Из фотографий реального объекта | Рисуется по проекту |
| Что показывает | Здание как оно есть сейчас | Здание как задумано |
| Геометрия | Точная, но с шумом на сложных поверхностях | Идеально ровная |
| Окружение | Реальное, вместе с соседями и рельефом | Условное или отсутствует |
| Годится для замеров | Да, при должной точности съёмки | Нет, это визуализация |
| Существующий объект | Обязателен | Не нужен |
Отсюда правило выбора: если объекта ещё нет — нужен рендер. Если объект есть и важно показать или измерить его реальное состояние — нужна съёмка. Совмещать их тоже нормально: снятая модель окружения плюс нарисованный будущий корпус на своём месте — типовая задача для презентации застройки.

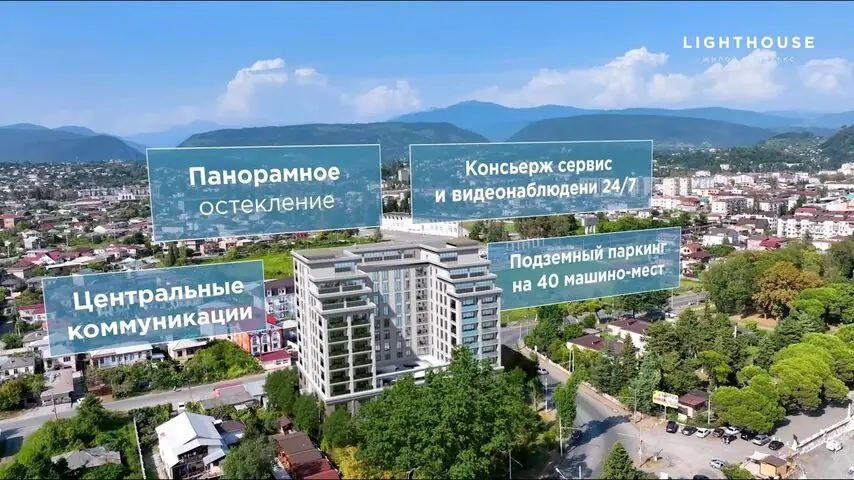

Именно так мы работали в презентациях КП Villa park в Адлере и ЖК LIGHTHOUSE в Сухуме: реальная съёмка территории с интеграцией 3D-графики в видеоряд. Зритель видит настоящее место и понимает, как в нём встанет объект.
Как снимают здание под модель
Съёмка под 3D-модель отличается от презентационной так же, как чертёж от эскиза: важна полнота покрытия, а не красота отдельного кадра.
- Надирный проход. Полёт галсами с камерой строго вниз — даёт крышу и общую привязку. Только его недостаточно.
- Круговые облёты с наклоном. Объект обходится по окружности с камерой под углом 30–60°, обычно на двух-трёх высотах: у земли, на середине и выше кровли. Это и есть источник геометрии стен.
- Детальные проходы. Сложные элементы — эркеры, козырьки, лестницы, ниши — снимаются отдельно и ближе.
- Наземные кадры. Нижняя часть фасада, цоколь, входная группа: с воздуха они видны под плохим углом или закрыты козырьками.
- Опорные точки. Если модель нужна для обмеров, а не для картинки, — геодезическая привязка обязательна.
Самая частая недоработка в чужих съёмках, которые приносят на доработку, — отсутствие наклонных проходов. Модель, снятая только сверху, выглядит убедительно на общем плане и разваливается при взгляде сбоку: детальная крыша и растянутые стены без окон. Восстановить это постобработкой нельзя, нужна пересъёмка.
Крыша в модели получается сама. За стены платят отдельно — временем облёта, числом кадров и часами обработки.
Что не построится никогда
Метод восстанавливает геометрию по совпадающим деталям на разных снимках. Если деталей нет или они меняются от ракурса к ракурсу, модели не будет. Это ограничение технологии, а не качества работы.
- Стекло. Витражный фасад отражает окружение, отражение движется вместе с камерой. Алгоритм строит по нему геометрию, которой не существует. Полностью остеклённое здание корректно снять фотограмметрией невозможно.
- Глянцевые и зеркальные панели. Та же проблема в меньшем масштабе — характерна для современных фасадов.
- Однотонные поверхности. Свежеокрашенная белая стена без фактуры: цепляться не за что.
- Тонкие элементы. Перила, антенны, тросы, решётки — тоньше разрешения съёмки, поэтому исчезают или превращаются в кашу.
- Закрытые зоны. Внутренние дворы, ниши под козырьками, участки под деревьями — чего камера не увидела, того в модели нет.
С этим работают: проблемные зоны снимают дополнительно с земли, тонкие элементы при необходимости дорисовывают вручную, стеклянные плоскости заменяют геометрическими примитивами. Но это уже ручная доработка, и она оплачивается отдельно от съёмки.
Где применяют
- Презентации и видеоролики. Модель встраивается в видеоряд, вокруг неё строятся облёты и выноски. Позволяет показать то, чего в натурной съёмке нет: разрез, подсветку узлов, будущее благоустройство.
- Обмерные работы. Габариты, площади фасадов, высоты. Быстрее и безопаснее ручных обмеров на высоте.
- Обследование и эксплуатация. Модель фиксирует состояние фасада и кровли на дату: трещины, сколы, отслоения — с возможностью вернуться и сравнить через год.
- Проектирование реконструкции. Актуальная подложка вместо архивных чертежей, которые редко совпадают с построенным.
- Посадка нового объекта. Модель существующей застройки плюс проектируемое здание — видно, как оно встанет в реальном окружении.
- Историческая фиксация. Объекты культурного наследия: цифровая копия состояния, которую можно хранить и изучать.
Разные задачи требуют разной точности, и это главный фактор стоимости. Модель для видеоролика допускает шум и упрощения — её увидят в движении и издалека. Модель для обмеров требует плотной съёмки, наземных опорных точек и втрое большего времени обработки. Заказывать вторую там, где хватает первой, — переплата в разы. Подробнее о том, как складывается точность, — в статье про фотограмметрию.
Сколько занимает обработка
Съёмка здания — это половина дня. Обработка — от нескольких дней до недели, и заказчику полезно понимать, почему.
- Выравнивание кадров. Программа сопоставляет сотни снимков и восстанавливает положение камеры для каждого. Считается долго и требует контроля: если часть кадров не встала на место, дальше идти нельзя.
- Плотное облако точек. Самый ресурсоёмкий этап. Для здания это десятки миллионов точек, и время растёт нелинейно с требуемой детализацией.
- Построение поверхности. Облако превращается в полигональную сетку. Здесь же вычищаются очевидные артефакты — «пузыри» на месте стекла, шум от растительности.
- Текстурирование. На геометрию натягивается изображение из исходных кадров. Качество текстуры определяет, как модель выглядит вблизи.
- Ручная доводка. Проблемные зоны, тонкие элементы, стыки. Самая непредсказуемая по времени часть — зависит от того, насколько сложен объект.
Последний пункт и есть причина разброса сроков. Простое здание с фактурными стенами обрабатывается почти автоматически. Объект со стеклянными вставками, сложной кровлей и растительностью вплотную к фасаду требует ручной работы на каждом этапе, и предсказать её объём до первого прохода обработки невозможно.
Поэтому сроки на модель мы называем после съёмки, а не до неё: по исходникам видно, где будут проблемные зоны, и оценка становится честной, а не оптимистичной.
Что получает заказчик
Формат выдачи оговаривается заранее — от него зависит, что с моделью вообще можно будет делать.
- Облако точек. Исходные данные для работы в CAD и BIM-среде.
- Полигональная модель с текстурой. Основной продукт для визуализации и презентаций.
- Упрощённая модель. Облегчённая версия для веба и мобильных: полная слишком тяжела для браузера.
- Ортофасады. Развёртки стен без перспективных искажений — по ним можно мерить и считать площади отделки.
- Видеооблёт модели. Готовый ролик, если задача была презентационной.
Правовая часть съёмки общая: аппараты от 0,15 кг подлежат государственному учёту, а в Краснодарском крае с 12 декабря 2022 года действует запрет на использование гражданских беспилотников, сохраняющийся на июль 2026 года. Облёт здания по кругу занимает существенное время в воздухе, поэтому допуск оформляется до выезда — подробности в статье про учёт дрона.
Мнение AEROSOCHI: сначала — зачем вам модель
Половина запросов на 3D-модель здания на поверку оказывается запросом на видеоролик. Заказчику нужно показать объект эффектно, и он формулирует это как «сделайте нам 3D». Между тем облёт с хорошей камерой и монтаж решают ту же задачу дешевле и быстрее, а модель нужна там, где с ней потом работают: мерят, проектируют, встраивают в другую сцену. Вопрос «что вы будете делать с моделью после сдачи» экономит заказчику больше всего денег.
Основано на нашей практике съёмок в Сочи и на побережье с 2015 года: презентации с интеграцией 3D-графики для КП Villa park в Адлере и ЖК LIGHTHOUSE в Сухуме, съёмка участков и объектов под фотограмметрическую обработку.
Плюсы
- Модель снята с натуры: показывает объект как есть, вместе с окружением и реальным состоянием.
- Один облёт даёт материал сразу для нескольких продуктов — модели, ортофасадов, презентационного видео.
- Безопаснее и быстрее ручных обмеров на высоте, особенно на кровлях и сложных фасадах.
Минусы
- Стеклянные и глянцевые фасады не восстанавливаются — ограничение метода, обходится только ручной доработкой.
- Тонкие элементы вроде перил и антенн теряются: они мельче разрешения съёмки.
- Точность для обмеров требует геодезической привязки и втрое большей обработки, чем модель для картинки.
Кому подходит, а кому нет
Подходит для обмеров, обследования фасадов и кровель, проектирования реконструкции и презентаций, где модель встраивают в видеоряд. Не подходит для здания, которого ещё нет: там нужна архитектурная визуализация по проекту, а не съёмка.
Как поступили бы мы
Мы бы всегда добавляли к облёту наземные кадры нижней части фасада и цоколя. С воздуха эта зона снимается под плохим углом, а именно она попадает в кадр во всех презентационных ракурсах — экономия здесь портит модель ровно там, где на неё будут смотреть.
Чего избегать
Не заказывайте фотограмметрическую модель полностью остеклённого здания, рассчитывая на чистую геометрию, — метод физически не справится с отражениями. И не платите за точность, которая не нужна: модель для ролика и модель для проекта различаются по стоимости в разы, а выглядят на экране почти одинаково.
Денис Кононенко, пилот БВС и оператор аэросъёмки AEROSOCHI. Суждение на 27 июля 2026.
Частые вопросы
Чем 3D-модель по съёмке отличается от архитектурного рендера?
Модель по съёмке получена из фотографий реального здания и показывает его как есть, вместе с окружением и износом. Рендер рисуется по проекту и показывает задуманное. Для несуществующего объекта возможен только рендер, для замеров годится только съёмка.
Почему нельзя снять модель, летая только над зданием?
Надирная съёмка даёт крышу, но не стены: вертикальные поверхности с неё почти не видны. Геометрия фасадов берётся из круговых облётов с камерой под углом 30–60° на нескольких высотах — без них стены в модели остаются размазанными.
Можно ли построить модель стеклянного здания?
Корректно — нет. Стекло отражает окружение, и отражение меняется от ракурса к ракурсу, поэтому алгоритм строит несуществующую геометрию. Обходится ручной доработкой: остеклённые плоскости заменяют простыми поверхностями.
Сколько кадров нужно на здание?
Для объекта средних размеров — обычно 200–500 кадров: надирный проход, круговые облёты на двух-трёх высотах, детальные проходы по сложным элементам и наземная съёмка нижней части фасада.
Годится ли такая модель для обмеров?
Да, если съёмка велась с геодезической привязкой по наземным опорным точкам. Без неё модель внутренне корректна — относительные размеры верны, — но абсолютная привязка имеет погрешность в метры и для проектных задач не подходит.
