Виды аэрофотосъёмки: плановая, перспективная, маршрутная и площадная
Аэрофотосъёмку делят по положению камеры и по схеме полёта. По положению камеры она бывает плановой — объектив смотрит строго вниз, и по перспективной — камера наклонена, в кадр попадают фасады и горизонт. По схеме полёта различают маршрутную съёмку вдоль линейного объекта, площадную по сетке параллельных галсов над территорией и одиночную съёмку из отдельных точек. Плановая площадная съёмка нужна для ортофотопланов и обмеров, перспективная — для презентационных материалов и 3D-моделей зданий, маршрутная — для дорог, трубопроводов и береговой линии. Вид определяется не вкусом оператора, а тем, что должно получиться на выходе.
Плановая и перспективная: два положения камеры
Первое и главное деление касается того, куда смотрит объектив. При плановой съёмке камера направлена строго вниз, к земле под прямым углом. Такой кадр выглядит как фрагмент карты: крыши, дороги и границы участков видны сверху, искажения минимальны, а расстояния между точками на снимке пропорциональны реальным. Именно из плановых кадров собирают ортофотоплан и делают обмеры.

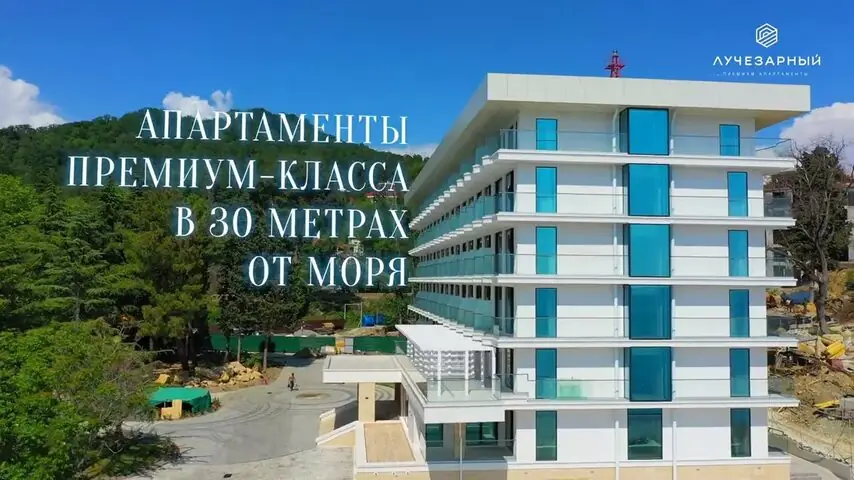

При перспективной съёмке камера наклонена под углом — обычно от двадцати до шестидесяти градусов к горизонтали. В кадр попадают фасады зданий, рельеф и линия горизонта, картинка становится объёмной и узнаваемой для человека. Это язык презентационных материалов: объект в окружении, море на заднем плане, горы за жилым комплексом. Измерять по такому кадру нельзя — перспектива искажает масштаб от переднего плана к дальнему.
Отсюда практический вывод, который экономит деньги: заказывая съёмку, стоит сразу сказать, будет ли материал использоваться для измерений или только для показа. Плановые кадры нельзя красиво поставить в рекламный ролик, а перспективные — использовать как основу для плана участка. Часто нужны оба вида, и тогда они снимаются за один выезд разными проходами.
Плановая съёмка отвечает на вопрос «где и сколько». Перспективная — на вопрос «как это выглядит». Подменять одну другой бессмысленно.
Маршрутная, площадная и точечная: три схемы полёта
Второе деление — по тому, как аппарат двигается над объектом. Маршрутная съёмка ведётся вдоль линии: дороги, реки, береговой полосы, трассы коммуникаций. Аппарат идёт по одной оси, кадры выстраиваются в ленту с перекрытием, а на выходе получается непрерывная полоса покрытия. Ширина полосы задаётся высотой и углом обзора камеры.
Площадная съёмка закрывает территорию целиком. Полётное задание строится как сетка параллельных галсов со сдвигом, аппарат проходит их один за другим, и площадь покрывается равномерно. Так снимают участки под ортофотоплан, стройплощадки, посёлки и сельхозугодья. Именно площадная схема требует аккуратного расчёта перекрытия и постоянной высоты — иначе материал не сошьётся.
Точечная съёмка — отдельные кадры и облёты из выбранных позиций, без автоматического задания. Так работают на презентационных задачах: оператор выбирает ракурсы, ловит свет, снимает облёт объекта по дуге. Формально это самый простой вид, фактически — самый зависимый от квалификации: маршрут за пилота никто не рассчитает.
Какой вид под какую задачу
| Задача | Вид съёмки | Что получает заказчик |
|---|---|---|
| План участка, обмеры площадей | Плановая площадная | Ортофотоплан с масштабом |
| Презентация объекта, реклама | Перспективная точечная | Фото и видео с ракурсами |
| 3D-модель здания | Перспективная площадная и круговая | Модель с текстурами фасадов |
| Дорога, берег, коммуникации | Маршрутная | Непрерывная полоса покрытия |
| Динамика строительства | Точечная с фиксированных позиций | Сопоставимый архив по месяцам |
Отдельно стоит съёмка под фотограмметрическую обработку: там комбинируются плановые и наклонные проходы, потому что алгоритму нужны и вид сверху, и стены объекта. Одними плановыми кадрами модель здания не построить — вертикальные поверхности останутся вытянутыми пятнами.
Порядок выполнения работ
Независимо от вида, грамотно организованная аэрофотосъёмка проходит одни и те же этапы, и по тому, какие из них подрядчик проговаривает, видно уровень работы.
- Постановка задачи. Что должно быть видно и что с материалом будут делать. Отсюда следует и вид съёмки, и требуемая детализация.
- Расчёт параметров. Высота, перекрытие, схема галсов, число вылетов. Подробнее — в статье про высоту аэрофотосъёмки.
- Проверка ограничений. Зоны, согласования, погодное окно. Летать сначала и разбираться потом — путь к отменённому выезду.
- Полёт и контроль на месте. Оператор проверяет отснятое до отъезда: пропущенный галс дешевле повторить сразу, чем возвращаться.
- Обработка. Сшивка, цветокоррекция, сборка модели или монтаж — в зависимости от вида. Как это устроено, разобрано в статье про обработку материалов.
Пропуск первого этапа — самая частая причина, по которой заказчик получает «красивые кадры», из которых нельзя сделать то, ради чего всё затевалось. Съёмка стоит одинаково независимо от того, обсудили задачу или нет; разница проявляется только на выходе.
Объект съёмки диктует схему
На побережье выбор вида дополнительно определяется характером объекта. Протяжённый участок вдоль дороги логично снимать маршрутно, компактный — площадной сеткой. Здание на склоне требует наклонных проходов с нескольких высот, потому что при съёмке строго сверху нижняя часть фасада уходит из видимости. Территория с высокими деревьями снимается с большим перекрытием: кроны создают закрытые области, и алгоритму нужно больше ракурсов, чтобы восстановить землю между ними.
Отдельная сложность — вода. Морская поверхность не имеет устойчивых деталей, и фотограмметрия по ней не строится в принципе: волны меняются между кадрами. Поэтому береговая линия снимается так, чтобы в кадре всегда оставалась суша, а море шло краем.
Комбинированные съёмки: когда одного вида мало
На практике чистый вид встречается реже, чем комбинация. Коммерческий объект почти всегда снимается в двух режимах за один выезд: сначала выполняется расчётный площадной проход с плановой камерой, затем оператор снимает перспективные ракурсы и облёт. Первое даёт измеримую основу, второе — материал для показа, и разделять эти работы по разным дням бессмысленно: техника, дорога и согласования уже оплачены.
Есть и задачи, где комбинация обязательна по технологии. Для трёхмерной модели квартала нужны и плановые кадры кровель, и наклонные проходы по периметру, иначе фасады не восстановятся. Для съёмки протяжённого участка сложной формы маршрутная схема сочетается с площадной: линейная часть закрывается лентой, расширения — сеткой галсов. Для отчёта инвестору к площадной съёмке добавляют несколько фиксированных точечных ракурсов, которые повторяются из месяца в месяц.
Стоимость при этом растёт не пропорционально числу видов. Основные затраты — выезд, согласование и время в воздухе, а дополнительный проход над уже развёрнутым объектом добавляет к смене минуты, а не часы. Именно поэтому опытный подрядчик обычно предлагает снять больше, чем просили: разница в цене невелика, а второй вид материала выручает, когда задача через месяц меняется.
Три типичные ошибки при заказе
- Заказать «просто аэросъёмку». Формулировка без задачи почти гарантированно даёт перспективные точечные кадры — самый частый вид. Если нужен план участка, результат не подойдёт.
- Пытаться мерить по красивым кадрам. Перспективный снимок не имеет единого масштаба, и площадь по нему считать нельзя, как бы точно ни выглядели границы.
- Экономить на перекрытии. «Снимите пореже, чтобы быстрее» на площадной съёмке означает дыры в модели, которые видно только на обработке, когда выезд уже закончен.
Правильный разговор с подрядчиком начинается не с вида съёмки, а с описания того, что вы собираетесь делать с материалом: показывать покупателям, считать объёмы, сравнивать с прошлым месяцем, отдавать проектировщику. Вид, высота и схема полёта выводятся из этого ответа за минуту — и уже подрядчиком, а не заказчиком.
Мнение AEROSOCHI: вид съёмки — это следствие задачи, а не предпочтение
В брифах почти никогда не пишут «нужна плановая площадная съёмка» — пишут «снимите участок». Дальше подрядчик либо задаёт три уточняющих вопроса и попадает в задачу, либо снимает то, что снимает обычно. Разница между этими двумя сценариями обнаруживается не на выезде, а через неделю, когда материал уходит в работу и выясняется, что по нему нельзя посчитать площадь или нельзя поставить в ролик.
Основано на практике аэросъёмки в Сочи и на побережье с 2015 года: презентационные съёмки жилых комплексов, ортофотопланы участков, съёмка под фотограмметрию, маршрутные съёмки береговой линии и многолетние архивы динамики строительства.
Плюсы
- Плановая площадная съёмка даёт измеримый материал: по ортофотоплану считают площади и расстояния.
- Перспективная съёмка даёт узнаваемую картинку — она продаёт объект лучше любого плана.
- Оба вида снимаются за один выезд, если задача проговорена заранее.
Минусы
- Перспективные кадры непригодны для измерений — масштаб в них меняется по глубине кадра.
- Площадная съёмка требовательна к перекрытию и постоянству высоты, ошибки видны только на обработке.
- Водная поверхность не поддаётся фотограмметрии: деталей, за которые цепляется алгоритм, на ней нет.
Кому подходит, а кому нет
Плановая съёмка нужна там, где материал идёт в расчёты: участки, стройплощадки, проектирование. Перспективная — там, где материал идёт людям: реклама, продажи, презентации. Для большинства коммерческих объектов рабочий вариант — оба вида за один выезд.
Как поступили бы мы
Мы бы начинали любой бриф с вопроса «что вы будете делать с материалом через месяц». Ответ на него определяет вид съёмки надёжнее, чем любое техзадание, написанное заранее.
Чего избегать
Не заказывайте съёмку формулировкой «нужны красивые кадры сверху», если материал потом пойдёт в проект или в расчёт площадей. И не пытайтесь удешевить площадную съёмку за счёт перекрытия — это не экономия, а риск повторного выезда.
Денис Кононенко, пилот БВС и оператор аэросъёмки AEROSOCHI. Суждение на 27 июля 2026.
Частые вопросы
Чем плановая аэрофотосъёмка отличается от перспективной?
Положением камеры. При плановой объектив смотрит строго вниз, кадр похож на карту и пригоден для измерений. При перспективной камера наклонена, в кадр попадают фасады и горизонт — такой материал выглядит объёмным, но масштаб в нём меняется по глубине, и мерить по нему нельзя.
Что такое маршрутная съёмка?
Съёмка вдоль линейного объекта — дороги, реки, берега, трассы коммуникаций. Аппарат идёт по одной оси, кадры выстраиваются в ленту с перекрытием, на выходе получается непрерывная полоса покрытия заданной ширины.
Какой вид съёмки нужен для плана участка?
Плановая площадная: камера смотрит вниз, полёт идёт по сетке параллельных галсов с перекрытием. Из таких кадров собирается ортофотоплан, по которому можно считать площади и расстояния.
Можно ли снять все виды за один выезд?
Да, если задача поставлена заранее. Обычно сначала выполняется расчётный площадной проход, затем перспективные ракурсы и облёт объекта. Отдельный выезд ради второго вида — это лишние деньги и потерянное время.
Почему для 3D-модели здания мало плановых кадров?
Потому что при съёмке строго сверху вертикальные поверхности почти не видны: алгоритму не из чего восстанавливать стены, и они получаются вытянутыми пятнами. Нужны наклонные проходы вокруг объекта с нескольких высот.
