Топографическая съёмка с дрона: что она заменяет, а что нет
Аэросъёмка с дрона закрывает часть задач инженерных изысканий и не закрывает другую. Она быстро и подробно даёт поверхность: рельеф открытых пространств, объёмы насыпей и выемок, актуальную подложку для проектирования, контроль выполненных работ. Она не даёт отметок под плотной растительностью, не видит подземных коммуникаций и не заменяет юридически значимые геодезические работы, где требуется исполнитель с соответствующим статусом. Точность результата определяется не аппаратом, а наличием наземных опорных точек: без привязки модель внутренне корректна, но абсолютное положение имеет погрешность в метры.
Что даёт съёмка с воздуха
Главное отличие от классической наземной съёмки — характер данных. Геодезист набирает отдельные точки: он идёт по участку и снимает характерные места, а поверхность между ними интерполируется. Дрон снимает сплошь: на выходе получается плотная поверхность, где отметка есть в каждой точке видимой земли.
Из этого следуют реальные преимущества, и все они про открытые пространства:
- Скорость на площади. Территория, на обход которой уходят дни, снимается за один-два вылета. Чем больше площадь, тем сильнее разрыв.
- Подробность рельефа. Сплошная поверхность ловит перегибы и микрорельеф, которые при съёмке пикетами просто не попадут в набор точек.
- Объёмы. Насыпи, выемки, отвалы, карьеры: разность двух съёмок даёт объём перемещённого грунта. Считается быстро и повторяется хоть еженедельно.
- Безопасность. Откосы, обрывы, действующие площадки снимаются без выхода человека в опасную зону.
- Архив. Съёмка фиксирует состояние на дату целиком, и к ней можно вернуться с новыми вопросами, не выезжая повторно.
Для побережья с его рельефом последнее особенно ценно: участок на склоне, снятый один раз, потом отвечает и на вопрос о планировке, и на вопрос об объёме подпорных сооружений.
Дрон не заменяет геодезиста. Он снимает поверхность там, где её видно, и оставляет специалисту всё остальное.
Чего съёмка не даёт
Здесь важно быть честным, потому что именно на этом месте рождаются завышенные ожидания и последующие претензии.
| Задача | Дрон |
|---|---|
| Рельеф открытой территории | Справляется, это его сильная сторона |
| Объёмы земляных работ | Справляется при повторных съёмках |
| Отметки под густой растительностью | Не видит поверхность под кронами |
| Подземные коммуникации | Не видит принципиально |
| Границы по документам | Определяются межеванием, а не съёмкой |
| Скрытые работы, основания | Требуют наземного контроля |
Растительность — главное ограничение на побережье. Фотограмметрия строит поверхность по видимым точкам, а видит она кроны, а не грунт под ними. На заросшем участке модель покажет верх зелёной массы, и никакая обработка не достанет землю оттуда, куда не заглянула камера. Отчасти помогает съёмка поздней осенью, когда лиственные деревья без листвы: тогда сквозь ветви видно землю, и модель становится заметно ближе к реальности.
Откуда берётся точность
Распространённое заблуждение — что точность определяется дроном. На деле её определяет привязка.
Без наземных опорных точек модель получается внутренне согласованной: относительные размеры и превышения верны, объёмы считаются корректно. Но абсолютное положение — координаты и высотные отметки в государственной системе — имеет погрешность, которая измеряется метрами. Для оценки объёмов этого хватает, для проектирования и сопоставления с кадастром — нет.
С опорными точками картина меняется. На участке размечаются и снимаются геодезическим оборудованием несколько хорошо различимых с воздуха марок, их координаты вводятся в обработку, и модель садится в нужную систему координат. Точность в этом случае определяется качеством разметки и плотностью точек, а не характеристиками аппарата.
Отсюда практическое правило выбора: если результат нужен для оценки, планирования или контроля объёмов — привязка не обязательна. Если он ложится в проект, сопоставляется с кадастром или служит основанием для решений — привязка обязательна, и её стоимость нужно закладывать сразу. Технология обработки разобрана в статье про фотограмметрию, а формат выдачи — в статье про ортофотоплан.
Типовые задачи
- Подложка для проектирования. Актуальная съёмка вместо архивных планов, которые почти никогда не совпадают с фактическим состоянием площадки.
- Объёмы земляных работ. Две съёмки с интервалом дают разность поверхностей и объём перемещённого грунта — прозрачная основа для расчётов с подрядчиком.
- Контроль хода работ. Сопоставление факта с проектом на регулярной основе. Пересекается с задачей съёмки динамики строительства, но с измерительной, а не презентационной целью.
- Оценка участка перед покупкой. Реальный уклон, перепад высот, объём предстоящей планировки — до сделки, а не после.
- Обследование откосов и склонов. Фиксация состояния, сравнение съёмок разных лет, отслеживание подвижек.
- Инвентаризация территории. Что фактически находится на площадке: строения, покрытия, складированные материалы.
Разумный порядок работы — комбинировать методы. Дрон закрывает площадь и открытые пространства, наземная съёмка добирает то, чего он не видит: участки под кронами, закрытые зоны, контрольные отметки. Такая связка быстрее чистой наземной съёмки и надёжнее чистой воздушной.
Как ставить задачу подрядчику
Инженерная съёмка отличается от презентационной тем, что результат либо годится для дальнейшей работы, либо нет — промежуточных оценок здесь мало. Пригодность определяется несколькими вещами, и оговаривать их надо на входе.
- Требуемая точность. Не «поточнее», а конкретная величина допустимой погрешности в плане и по высоте. От неё зависит всё: высота, плотность опорных точек, объём обработки и стоимость.
- Система координат. В какой системе нужен результат и с какой существующей документацией он должен совмещаться. Модель, посаженную не в ту систему, придётся пересчитывать.
- Формат выдачи. Облако точек, модель рельефа, ортофотоплан, горизонтали с заданным сечением — под разные программы и задачи нужно разное.
- Что должно быть различимо. Люки, бордюры, границы покрытий, отдельные деревья — этот список определяет детализацию съёмки лучше любых общих формулировок.
- Контроль. Нужны ли независимые контрольные точки для проверки фактической точности — для ответственных задач это обязательная часть работы, а не опция.
Пятый пункт стоит пояснить. Опорные точки используются в обработке для привязки модели, и по ним же оценивать точность некорректно — модель к ним подогнана. Честная оценка требует отдельных контрольных точек, которые в обработку не входят: расхождение на них и показывает реальную погрешность результата. Подрядчик, который предлагает такую проверку сам, понимает, что делает.
Как организуется работа
Порядок отличается от презентационной съёмки: здесь важен не свет, а геометрия и полнота покрытия.
Съёмка ведётся по расчётному маршруту с заданным перекрытием, в автоматическом режиме. Высота выбирается от требуемой детализации — разбор в статье про высоту аэрофотосъёмки. Свет нужен ровный: жёсткие тени в полдень и низкое солнце с длинными тенями одинаково мешают, идеальны лёгкая облачность или высокое рассеянное освещение. Ветер ограничивает работу сильнее, чем в презентационной съёмке, потому что сбивает геометрию маршрута.
Правовая часть стандартная: аппараты от 0,15 кг подлежат государственному учёту, полёт над населённым пунктом требует разрешения органа местного самоуправления для аппаратов от 0,25 кг, а в Краснодарском крае с 12 декабря 2022 года действует запрет на использование гражданских беспилотников, сохраняющийся на июль 2026 года. Маршрутная съёмка занимает существенное время в воздухе, поэтому согласование оформляется заранее — порядок описан в статье про разрешения на полёты.
Мнение AEROSOCHI: аэросъёмка дополняет изыскания, а не отменяет их
Аэросъёмку в инженерных задачах продают двумя противоположными способами, и оба неверны. Первый — обещание заменить геодезию целиком; он разбивается о первую же заросшую территорию и о вопрос про коммуникации. Второй — отношение к дрону как к игрушке для картинок; он лишает заказчика реального инструмента, который считает объёмы за час. Мы считаем правильным третий подход: дрон закрывает площадь и открытый рельеф, наземная съёмка добирает остальное, и решение принимается по требуемой точности, а не по названию технологии.

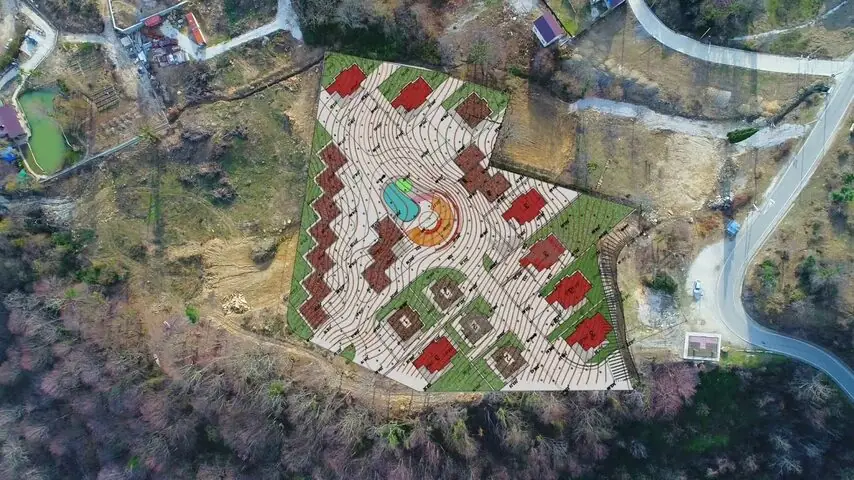

Основано на нашей практике съёмок в Сочи и на побережье с 2015 года: участки со сложным рельефом в Хосте, Дагомысе, Уч-Дере и п. Красная воля, объекты под инвестиционные проекты, съёмка территорий под фотограмметрическую обработку.
Плюсы
- Сплошная поверхность вместо отдельных пикетов: микрорельеф и перегибы попадают в модель целиком.
- Объёмы земляных работ считаются разностью двух съёмок — быстро и с повторением хоть еженедельно.
- Откосы, обрывы и действующие площадки снимаются без выхода человека в опасную зону.
Минусы
- Под густой растительностью поверхность не видна — модель покажет кроны, а не грунт.
- Подземные коммуникации не определяются принципиально.
- Без наземных опорных точек абсолютная привязка имеет погрешность в метры и для проектных задач не годится.
Кому подходит, а кому нет
Подходит открытым территориям, стройплощадкам, карьерам, склонам и участкам под освоение — задачам про рельеф, объёмы и актуальную подложку. Не подходит для работ, где требуется юридически значимый результат или определение границ: это делается межеванием и специалистом с соответствующим статусом.
Как поступили бы мы
Мы бы на заросших участках планировали съёмку на позднюю осень, когда лиственные деревья без листвы. Разница в качестве модели рельефа между летней и ноябрьской съёмкой такого участка кратная, а стоит этот перенос ничего — только терпения в графике.
Чего избегать
Не заказывайте съёмку без геодезической привязки, если результат ляжет в проект или будет сопоставляться с кадастром: модель окажется внутренне корректной и абсолютно смещённой, а обнаружится это на стадии, когда переделывать дороже всего. И не рассчитывайте получить отметки земли под плотными кронами — там нужен геодезист с прибором, а не дрон.
Денис Кононенко, пилот БВС и оператор аэросъёмки AEROSOCHI. Суждение на 27 июля 2026.
Частые вопросы
Может ли дрон заменить геодезиста?
Частично. Он быстро даёт сплошную поверхность открытых пространств, рельеф и объёмы. Но не видит грунт под густой растительностью, не определяет подземные коммуникации и не заменяет юридически значимые работы вроде межевания. Рабочий вариант — сочетание воздушной и наземной съёмки.
Какая точность у съёмки с дрона?
Определяется не аппаратом, а привязкой. Без наземных опорных точек модель внутренне корректна — относительные размеры и объёмы верны, — но абсолютное положение смещено на метры. С опорными точками, снятыми геодезическим оборудованием, модель садится в нужную систему координат.
Можно ли посчитать объём земляных работ по съёмке?
Да, это одна из самых надёжных задач для дрона. Две съёмки с интервалом дают разность поверхностей, из которой считается объём перемещённого грунта. Повторять можно хоть еженедельно, что делает расчёты с подрядчиком прозрачными.
Почему не видно землю под деревьями?
Фотограмметрия строит поверхность по тому, что видит камера, а видит она кроны. Под плотной листвой грунта нет ни на одном кадре, поэтому и в модели его не будет. Частично помогает съёмка поздней осенью, когда лиственные деревья стоят без листвы.
Когда лучше снимать участок под инженерные задачи?
При ровном рассеянном освещении — лёгкая облачность подходит лучше ясного полудня с жёсткими тенями и вечера с длинными. На заросших территориях — поздней осенью, когда сквозь голые ветви видно землю. Ветер ограничивает работу сильнее, чем в презентационной съёмке.
