Ортофотоплан: что это, как делается и зачем нужен заказчику
Ортофотоплан — это изображение местности, собранное из множества аэрофотоснимков и преобразованное так, что перспективные искажения и влияние рельефа устранены. Каждая точка на нём видна как бы строго сверху, поэтому по ортофотоплану можно измерять расстояния и площади в едином масштабе — в отличие от обычного снимка с дрона, где объекты по краям кадра «завалены». Делается он фотограмметрической обработкой плановой съёмки с перекрытием 60–80 %; привязка к координатам берётся из GPS дрона (погрешность метры) или из наземных опорных точек (сантиметры).
Что такое ортофотоплан и чем он отличается от снимка
Обычная фотография — это центральная проекция. Камера смотрит из одной точки, и всё, что не в центре кадра, видно под углом: у дома в углу снимка видна стена, забор кажется наклонённым, а расстояние между двумя точками в разных частях кадра нельзя сравнивать напрямую. Плюс рельеф: возвышенность на снимке смещается относительно своего истинного положения.
Ортофотоплан устраняет и то и другое. Из множества перекрывающихся снимков строится модель поверхности, каждый пиксель пересчитывается так, будто на него смотрят строго сверху, и результат сшивается в единое изображение с постоянным масштабом. По нему можно мерить линейкой — и получать реальные метры.
Ортофотоплан, ортофотомозаика, топоплан — что есть что
| Продукт | Что это | Можно ли мерить |
|---|---|---|
| Снимок с дрона | Одна фотография сверху | Нет — искажения перспективы и рельефа |
| Ортофотомозаика | Склейка снимков без строгой коррекции | Приблизительно, для иллюстраций |
| Ортофотоплан | Снимки + модель поверхности, единый масштаб, привязка | Да, в пределах заявленной точности |
| Топографический план | Чертёж с горизонталями и условными знаками | Да, но это уже работа геодезиста |
Разница между второй и третьей строкой — та самая, из-за которой возникают конфликты с заказчиком. Мозаику можно склеить быстро и дёшево, выглядит она почти так же, но замеры по ней плывут. Если результат нужен для расчётов, а не для картинки, это надо оговаривать на входе.
И ещё: ортофотоплан не заменяет топографическую съёмку. Он показывает то, что видно сверху, — и не показывает подземные коммуникации, границы по документам и точки под кронами деревьев. Для проекта его обычно используют как подложку, поверх которой работает геодезист.
Как делается ортофотоплан
- Планирование маршрута. Полёт галсами по параллельным линиям, высота рассчитывается из требуемого разрешения. Камера смотрит строго вниз.
- Опорные точки. Если нужна привязка к координатам, по площади раскладываются маркеры, координаты которых снимаются геодезическим приёмником.
- Съёмка. Автоматический облёт с фиксированным интервалом кадров и выдержанным перекрытием: 60–80 % вдоль маршрута, 30–60 % между галсами.
- Фотограмметрическая обработка. Выравнивание кадров, плотное облако точек, модель поверхности.
- Ортотрансформирование и сшивка. Пересчёт каждого пикселя в ортогональную проекцию и сборка в единое изображение.
- Выдача. Растр с файлом привязки (GeoTIFF или растр + world-файл), при необходимости — в нужной системе координат.
Ортофотоплан невозможно сделать из презентационной съёмки. Наклонные кадры с произвольных точек не дают ни маршрута, ни перекрытия — это отдельный полёт, спланированный заранее.
Разрешение, масштаб и точность
Разрешение ортофотоплана описывается величиной GSD — сколько сантиметров местности приходится на один пиксель. Съёмка с 80–100 метров даёт 2–5 см/пиксель; чтобы получить сантиметр, нужно спускаться ниже и снимать в несколько раз больше кадров. Требуемый GSD задаётся задачей: для оценки участка хватает 5 см, для контроля мелких элементов благоустройства нужен 1–2 см.
Точность привязки — вторая, независимая величина. Без наземных опорных точек координаты берутся из GPS дрона, и абсолютная погрешность составляет метры, хотя относительные размеры внутри плана остаются корректными. Это часто путают: план может отлично мерить расстояния между объектами и при этом «стоять» на карте со сдвигом в несколько метров. Если ортофотоплан нужно совмещать с кадастровыми границами или проектом, опорные точки обязательны — с ними реально выйти на 3–5 см.
Для чего заказывают
- Оценка и продажа участка. Реальные границы, площадь, конфигурация, соседство, подъезды. Покупателю видно то, чего не даёт кадастровая выписка.
- Подложка под проект. Архитектор сажает объект на актуальную картину местности, а не на схему пятилетней давности.
- Контроль строительства. Съёмка по этапам: что реально построено, где отклонения от плана, сколько площадей занято складированием.
- Подсчёт объёмов. Совместно с моделью рельефа — грунт, отвалы, инертные материалы.
- Споры и фиксация. Документальная фиксация состояния территории на конкретную дату — самозахваты, следы работ, состояние до и после.
- Благоустройство и озеленение. Точный подсчёт площадей покрытий, газонов, дорожек для сметы.
Что заказчик получает на руки
Формат выдачи стоит оговаривать до съёмки — иначе есть шанс получить красивый JPEG там, где нужен был файл для проектировщика.
| Формат | Что внутри | Кому нужен |
|---|---|---|
| GeoTIFF | Растр с зашитой геопривязкой | Проектировщикам, геодезистам, для ГИС |
| JPEG/PNG + world-файл | Картинка и отдельный файл привязки | Универсальный вариант, легче по весу |
| PDF с масштабной линейкой | Готовый лист для печати и согласований | Заказчику для показа и переписки |
| Растр без привязки | Просто изображение | Презентации, объявления, сайт |
К выдаче стоит требовать паспорт съёмки: дата, высота, GSD, наличие и число опорных точек, система координат, оценка точности. Это одна страница, но именно она отличает работу от «картинки с дрона» — без неё через полгода никто не вспомнит, с какой точностью считался план и можно ли его совмещать с новой съёмкой.
Отдельно проговаривается система координат. Для стройки и проекта обычно нужна местная система, для ГИС и общих задач — универсальная. Пересчёт возможен и после, но заранее это дешевле и надёжнее.
Съёмка по этапам: план как инструмент контроля
Разовый ортофотоплан отвечает на вопрос «что сейчас». Серия планов одной территории отвечает на вопрос «что изменилось», и это принципиально более ценная информация.
Чтобы планы были сравнимы, съёмку повторяют по тем же параметрам: та же высота, тот же маршрут, по возможности те же опорные точки. Тогда два плана накладываются друг на друга пиксель в пиксель, и разница видна сразу — по площадям, по объёмам, по срокам.
Что это даёт на практике:
- Проверка объёмов работ. Отчёт подрядчика сверяется не на слово, а по разнице поверхностей между двумя датами.
- Фиксация сроков. Каждый план — документ с датой. В споре о том, когда именно был выполнен этап, это весомее переписки.
- Отчётность инвестору. Два изображения рядом убеждают лучше любого текста о проценте готовности.
- Контроль территории. Самозахваты, складирование не там, где согласовано, стихийные подъезды — всё это видно при сравнении.
Регулярные облёты объектов мы ведём именно так: одни и те же параметры съёмки от этапа к этапу. Для ЖК «Отражение» и Mantera Seaview это ежемесячная динамика, и её ценность как раз в сопоставимости — единичная красивая съёмка такого не даёт.
Особенности съёмки в Сочи
Рельеф здесь — главное осложнение. На склоне высота дрона над поверхностью меняется по ходу маршрута: летя на постоянной абсолютной высоте, над низом склона вы получаете один GSD, над верхом — совсем другой, а перекрытие внизу оказывается меньше расчётного. Решается это полётом с огибанием рельефа по загруженной модели высот или разбиением участка на зоны с разными высотами полёта. Дополнительно поднимаем перекрытие до 80–85 %.
Вторая особенность — растительность. Ортофотоплан показывает кроны, а не землю под ними. На залесённом участке значительная часть площади окажется «под шапкой», и границу по факту вы там не увидите. Для таких объектов честно предупреждать заказчика заранее, а не выдавать план с пятнами зелени как готовый результат.
Третья — правовая. В Краснодарском крае с декабря 2022 года действует запрет на использование гражданских беспилотников, и на июль 2026 года он сохраняется; аппараты с максимальной взлётной массой от 0,15 кг подлежат государственному учёту с 1 сентября 2023 года. Маршрутная съёмка занимает десятки минут в воздухе, поэтому вопрос допуска здесь решается до выезда и в обязательном порядке.
Мнение AEROSOCHI: сначала — куда пойдёт результат
Ортофотоплан бывает двух разных стоимостей, и определяет её не площадь, а вопрос: результат идёт в презентацию или в расчёты. Для показа участка покупателю привязка не нужна вообще — достаточно плана без опорных точек, и он выйдет вдвое дешевле. Для совмещения с кадастром или проектом нужны геодезические точки, и без них любые обещания сантиметров — просто слова.

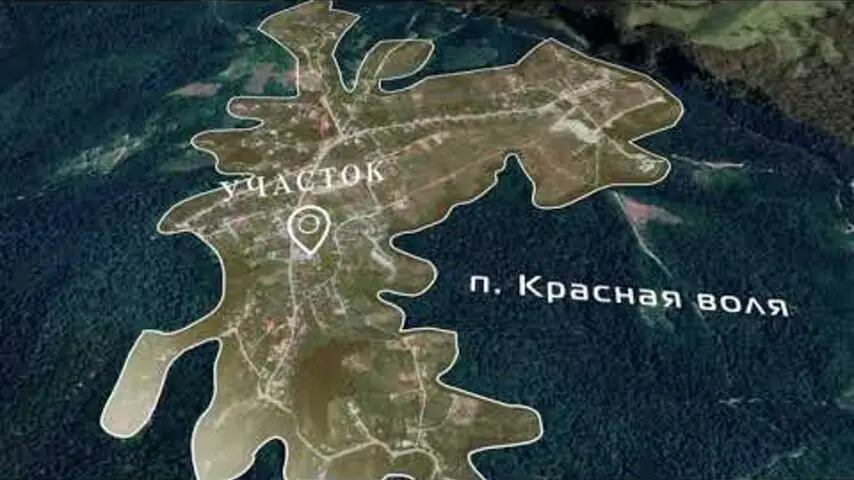

Основано на съёмках участков в Сочи и окрестностях: Красная воля, Дагомыс, Хоста, Уч-Дере, Орёл-Изумруд, Транспортная, участок под инвестпроект в Сириусе. Большинство — склоны, где ортофотоплан работает в связке с моделью рельефа.
Плюсы
- Даёт измеримую картину участка на конкретную дату — не «примерно так выглядит», а материал, по которому считают.
- Один облёт закрывает сразу несколько задач: план, модель рельефа, материал для презентации объекта.
- Показывает фактическое состояние против документов: захваты, постройки, реальные подъезды.
Минусы
- Не заменяет топосъёмку: подземных коммуникаций и юридических границ на нём нет.
- Под кронами деревьев поверхности не видно — на залесённых участках часть площади остаётся закрытой.
- Сантиметровая привязка требует выхода геодезиста с оборудованием, это отдельная статья сметы.
Кому подходит, а кому нет
Подходит владельцам и продавцам участков, застройщикам на этапе посадки объекта, подрядчикам для контроля работ и объёмов. Не подходит, если нужен юридический документ о границах: это работа кадастрового инженера, и ортофотоплан её не заменяет — он лишь показывает, что происходит на местности.
Как поступили бы мы
На склонах Сочи мы бы всегда снимали с огибанием рельефа и перекрытием от 80 %, а участок делили на зоны по высотам. Это добавляет к вылету считанные минуты и снимает главный риск маршрутной съёмки в горах — недостачу перекрытия на перепаде, которая всплывает уже при обработке.
Чего избегать
Не заказывайте ортофотоплан «просто чтобы был», не определив требуемую точность: переплата за ненужные сантиметры так же обидна, как и бесполезный план, который не совмещается с проектом. И не принимайте за ортофотоплан склеенную мозаику — внешне похоже, но замеры по ней плывут, а обнаруживается это уже в работе.
Денис Кононенко, пилот БВС и оператор аэросъёмки AEROSOCHI. Суждение на 27 июля 2026.
Частые вопросы
Чем ортофотоплан отличается от обычного снимка с дрона?
На обычном снимке объекты по краям кадра видны под углом, а рельеф смещает их относительно истинного положения — мерить по такому изображению нельзя. Ортофотоплан пересчитан так, что каждая точка видна строго сверху и масштаб постоянен по всей площади.
Какая точность у ортофотоплана с дрона?
Детализация при съёмке с 80–100 метров — 2–5 см на пиксель. Абсолютная привязка без наземных опорных точек имеет погрешность в метры, с опорными точками достижимо 3–5 см. Это две независимые характеристики, и путать их не стоит.
Можно ли по ортофотоплану считать площадь участка?
Да, площади и расстояния считаются в пределах заявленной точности. Но юридические границы определяет кадастровый инженер по документам — ортофотоплан показывает фактическое состояние местности, а не правовые границы.
Заменяет ли ортофотоплан топографическую съёмку?
Нет. На нём нет подземных коммуникаций, а под кронами деревьев не видно поверхности. Обычно ортофотоплан используют как актуальную подложку, поверх которой геодезист выполняет топосъёмку.
Сколько времени занимает изготовление?
Съёмка участка — один выезд при подходящей погоде. Обработка занимает от одного до нескольких дней в зависимости от площади и требуемого разрешения: плотное облако точек для большой территории считается долго.
